Aukštų jungimas panaudojant elementą "Stovas"
Jump to navigation
Jump to search
| Produktas | InstalSystem 5 |
| Straipsnio tipas | FUNKCIONALUMAS |
| Turinys aktualus versijai | IS 5.0 Beta 24 |
Aprašymas
Elementas Stovas įgalina sujungti sistemos fragmentus keliuose plano tipo lapuose, kurie parodo atskirus statinio aukštus. Dėl to galima atlikti skaičiavimus daugiaaukščiuose pastatuose. Jungimo į stovą koordinatės kiekviename aukšte skaičiuojamos pagal įvadų koordinates. Stovo panaudojimo rezultatą galima pasitikrinti 3D vaizde.
Vieta programoje

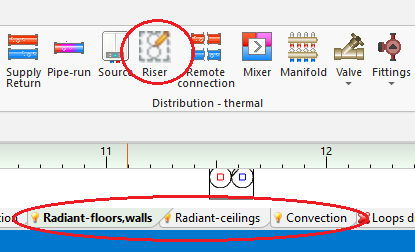

Elementas Stovas yra prieinamas juostoje Pagrindiniai įrankiai redaguojant šias sritis: Grindų/sienų, Lubinės, Konvekcinė.
Panaudojimo pavyzdis
Stovo, einančio per kelis aukštus, įkėlimas
- Įkelti Stovas na viename plane.
- Elemente Duomenų lentelė užpildyti simbolį ir parinkti pradinį ir paskutinį aukštą.
- Pajungti stovą prie sistemos visuose aukštuose panaudojant elementą Atkarpa.
