Pajungimų redagavimas spindulinėje sistemoje

Produktas	InstalSystem 5
Straipsnio tipas	FUNKCIONALUMAS
Turinys aktualus versijai	IS 5.0 Beta 22

Aprašymas

Prijungimų redagavimas gali būti suautomatizuotas. Pajungimų zona tai elementas įtaisomas vartotojo į projektą, jungiant elementus tipo Šildymo/vėsinimo paviršiaus zona su elementu Dvigubas buto kolektorius. Pajungimų zona Elementų išdėliojimo ir nustatymų pagrindu programa skaičiavimo metu sugeneruos elementų sąrašą tipo Prijungimai, įvertinant pajugtų elementų kiekį Šildymo vėsinimo paviršius. Šis kiekis atsiranda iš automatinio arba rankinio elemento Šildymo/vėsinimo paviršiaus zona padalinimo į atskiras kilpas. Yra galimybė rankiniu būdų redaguoti elementus Prijungimai.

Vieta programoje

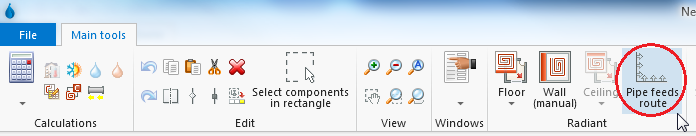

• Elementas Pajungimų zona yra prieinamas programos sekcijoje juostoje Pagrindiniai įrankiai, aktyviame redagavime Grindų/sienų arba Lubinės.

1. Pajungimų zona

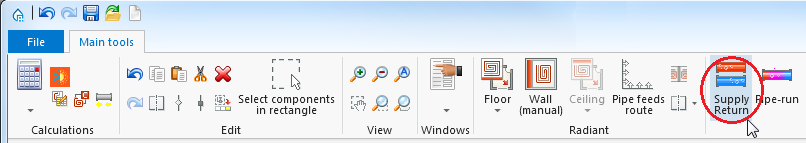

• Elemento Prijungimai pagalba galima kloti rankiniu būdu. Elementas Prijungimai prieinamas programos sekcijoje juostoje Pagrindiniai įrankiai, aktyviame redagavime Grindų/sienų arba Lubinės.

2. Rankinis elemento įstatymas Prijungimai

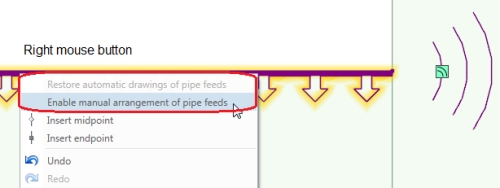

• Elementą Pajungimų zona galima perjungti iš automatinio režimo į rankinį ir atvirkčiai, spustelint jį dešiniu pelės mygtuku ir pasirenkant norimą režimą.

3. Elemento Pajungimų zona perjungimas į aktyvų/neaktyvų

Papildoma informacija

Esminės elemento savybės Pajungimų zona:

• Klojimo kryptis elementų Prijungimai elemento Pajungimų zona atžvilgiu galima nustatyti pagal klojamų atkarpų redagavimą.
• Klojimų atstumo žymėjimo būdas elementų Prijungimai sugeneruotų elemento Pajungimų zona pagalba gali būti nurodytas automatiškai programoje arba užduotas vartotojo (atitinkamas laukas lange Duomenų lentelė).
• Juostos plotis klojant pajungimus užduotus rankiniu būdu, iššaukia duomenųKlojimo žingsnis pokytį atlikus skaičiavimus tokį, kad visi elementai tipo Prijungimai būtų sukloti pažymėtoje juostoje .

• Generuojamų elementų skaičius tipo Prijungimai yra automatiškai priderinama prie prijungimo elementų Šildymo vėsinimo paviršius skaičiaus.
