Spinduliavimo sistemos (grindų, sienų arba lubų) aušinimo pajėgumų apskaičiavimas

Produktas	InstalSystem 5
Straipsnio tipas	PANAUDOJIMAS
Turinys aktualus versijai	Beta 16.1

Pamokų paskirtis

Straipsnyje pateikiamas bet kurio tipo paviršinėms sistemos (grindų, sienos, lubų) aušinimo pajegumų skaičiavimo pavyzdis naudojant InstalSystem 5, suprojektuotas pagal galimas programoje konstrukcijas (sistema šlapia, sausa ar panėlinė).

Reikalingi moduliai ir programos nustatymai

• Paketas InstalSystem 5 su moduliu:
  • Radiant cooling systems 5

Vykdymo žingsniai

Skaičiavimo apimties parinkimas

1. Parinkti skaičiavimo apimtį Vėsinimo sistemos ir Šildymo tinklai einant į skirtuką Bendrieji duomenys, vėliau į poziciją Projekto sritis.

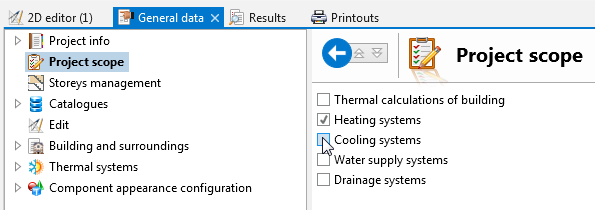

   1. Project scope



Šaltinio nustatymai

1. Pereiti prie Bendrieji duomenys/Šilumos sistema/Šaltiniai.
2. Nustatyti Numat. šaltinipo panaudojimas na Šildymas ir vėsinimo pajėgumai.
3. Nustatyti numatytąją temperatūrą maitinimo šaltiniui (arba atskirai elemento Duomenų lentelė šaltinyje).

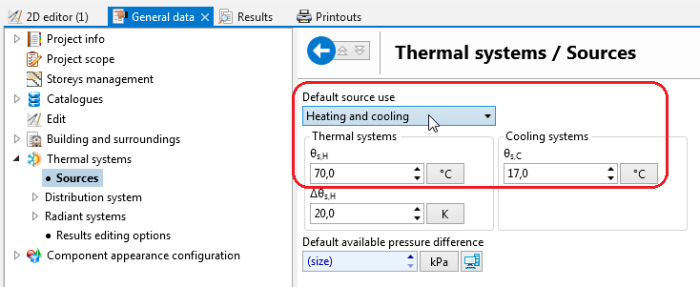

   2. Šaltinio nustatymai



DUomenų patikrinimas

1. Pereiti prie Bendrieji duomenys/Pastatas ir jo aplinka/Klimato sąlygos.
2. Patikrinti numatytąsias duomenų vertes: Išorės temperatūra šildymui ir Išorės temperatūra vėsinimui.

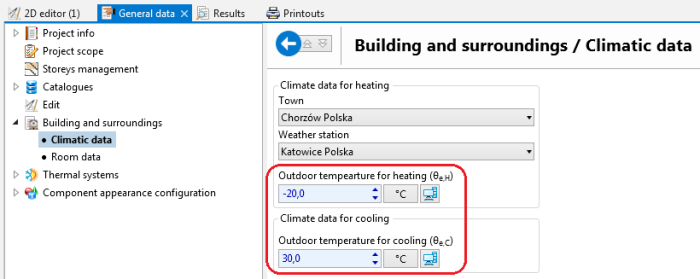

   3. Klimato duomenys


3. Pasirinktinai patikrinti šilumos/vėsinimo galingumo poreikio rodiklius deklaruotas skirtuke Bendrieji duomenys/Pastatas ir jo aplinka/Patalpų duomenys.

Skaičiavimų vykdymas bei rezultatų analizė

1. Atlikti skaičiavimus pagal Obliczenia i diagnostyka.
